También conocida como slot de expansión, es un elemento de la motherboard que sirve para conectar elementos adicionales a la computadora a través de las tarjetas de expansión.
Las tarjetas de expansión son instrumentos que agregan otros medios de conexión a la computadora. Entre los mas comunes se encuentran las tarjetas de audio, las tarjetas de video y las tarjetas de red solo por mencionar algunas.
- Los puertos de conexión (usb, hdmi, vga, SATA, IDE, etc)
- El conjunto de transistores y circuitos integrados
- El peine que es la conexión con la ranura de expansión alojada en la motherboard
Diferentes tipos de ranuras de expansión:
ISA (Industry Standard
Architecture) de IBM aparecen en 1980 slot de 62 contactos (31 por cada lado) y
8.5cm de longitud.
EISA (Extended Industry
Standard Architecture), patrocinado por el llamado Grupo de los nueve (AST,
Compaq, Epson, Hewlett-Packard, NEC Corporation, Olivetti, Tandy, Wyse y
Zenith) Su existencia fue breve, ya que pronto fueron sustituidos por los
VESA y PCI.
VESA (Video Electronics
Standards Association) Permitía conectar directamente la tarjeta gráfica al
procesador. Las tarjetas de expansión VESA eran una extensión del ISA de
16 bits.
PCI (Peripheral Component
Interconnect) creadas por INTEL.
Las principales versiones de este bus (y por lo
tanto de sus respectivas ranuras) son:
- PCI 1.0: 32bits a 16Mhz.
- PCI 2.0: 32bits, a 33MHz
- PCI 2.1: 32bist, a 66Mhz y señal de 3.3 voltios
- PCI 2.2: 32bits, a 66Mhz,
- PCI 2.3: 32bits, a 66Mhz.
- PCI 1.0: 32bits a 16Mhz.
- PCI 2.0: 32bits, a 33MHz
- PCI 2.1: 32bist, a 66Mhz y señal de 3.3 voltios
- PCI 2.2: 32bits, a 66Mhz,
- PCI 2.3: 32bits, a 66Mhz.
- PCI 3.0
PCIX
Ranuras bastante más largas que las PCI, con un bus
de 66bits, que trabajan a 66Mhz, 100Mhz o 133Mhz. utilizadas casi exclusivamente en
placas base para servidores.
AGP (Accelerated Graphics
Port) es desarrollado por Intel en 1996 como puerto gráfico de altas
prestaciones. Se utiliza exclusivamente para tarjetas gráficas y por su
arquitectura sólo puede haber una ranura AGP en la motherboard.
- AGP 1X: 266 MB/s y
voltaje de 3,3V.
- AGP 2X: 532 MB/s y voltaje de 3,3V.
- AGP 4X: 1 GB/s y voltaje de 3,3 o 1,
- AGP 2X: 532 MB/s y voltaje de 3,3V.
- AGP 4X: 1 GB/s y voltaje de 3,3 o 1,
- AGP 8X: 2 GB/s y
voltaje de 0,7V o 1,5V
PCIe (PCI-Express) nacen en 2004 como
respuesta a la necesidad de un bus más rápido que los PCI o los AGP.
- PCIe x1: 250MB/s
- PCIe x4: 1GB/s (250MB/s x 4)
- PCIe x16: 4GB/s (250MB/s x 16)
- PCIe x4: 1GB/s (250MB/s x 4)
- PCIe x16: 4GB/s (250MB/s x 16)
Principales usos:
PCIE x1
Audio, video, USB, red
PCIE x4
USB, DVI,SATA

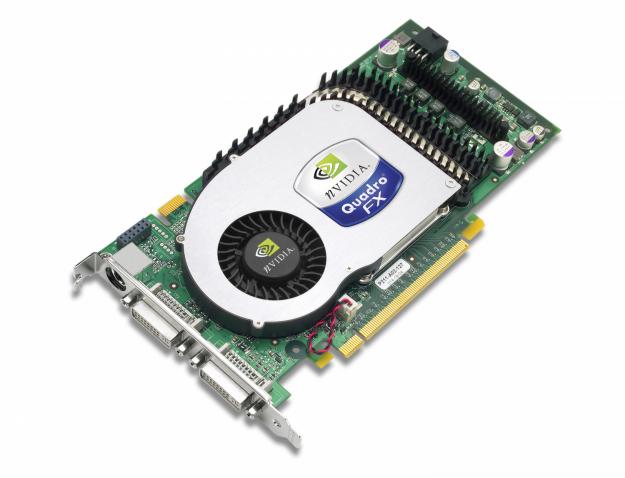

PCIE x16
tarjetas de gráficos
